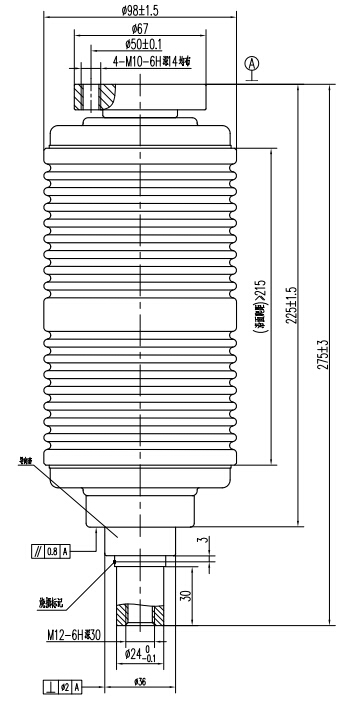

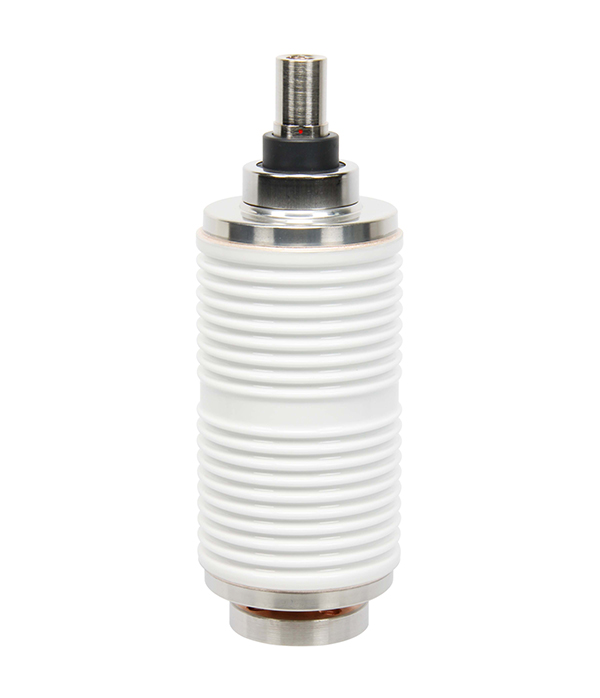

戶內斷路器用真空開關管 TD336Y

型號：VITD12/1600-31.5

類型：戶內斷路器用真空開關管

品牌：大禹漢光(Dayu Hanguang)

產地：湖北孝感

廠家：湖北大禹漢光真空電器有限公司

價格：面議/電詢

產品詳情

主要技術參數
電壓參數
額定電壓(Ur)	kV	12
額定短時(1min)工頻耐受電壓(Ud)	kV	48
額定雷電沖擊耐受電壓(峰值)(Up)	kV	85
額定頻率	Hz	50
電流參數
額定電流	A	1250/1600
額定觸頭壓力下限時的回路電阻	μΩ	≤20
額定短路開斷電流	kA	31.5
額定短路開斷電流開斷次數	Times	30
額定短時耐受電流	kA	31.5
額定短路持續時間	s	4
額定峰值耐受電流(Ip)	kA	80
額定短路關合電流(lIMc)	kA	80
額定電纜充電開斷電流(Ic)	A	25
額定單個電容器組開斷電流	A	400
額定背對背電容器組開斷電流	A	400
機械參數
運動部分質量	kg	≤1.3
觸頭自閉力	N	120±50
額定開距下的觸頭反力	N	190±60
對開關機械特性需求
觸頭開距	mm	11±1
平均分閘速度(觸頭閉合位置~75%開距)	m/s	1.0±0.25
平均合閘速度(30%開距~觸頭閉合位置)	m/s	0.6±0.15
額定觸頭壓力	N	3100±200
觸頭初壓力	N	2200±150
觸頭合閘彈跳時間	ms	≤2
觸頭合閘和分閘不同期	ms	≤1
分閘觸頭反彈幅值	mm	≤3
壽命
儲存期	years	20
機械壽命	Times	10000
觸頭允許磨損厚度	mm	3

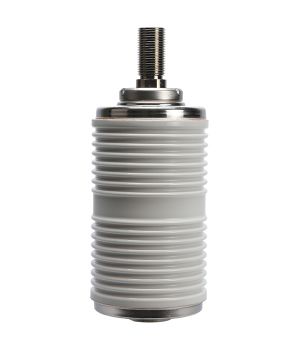

上一篇：戶內斷路器用真空開關管 TD336K
